Как пользоваться мультиметром

Мультиметр (или цифровой тестер) - это универсальный измерительный прибор, который сочетает в себе функции вольтметра, омметра и амперметра. С его помощью можно измерять напряжение, силу тока, сопротивление, проверять целостность цепи (прозвонку), диагностировать диоды и многое другое. Сегодня даже для дома это незаменимый инструмент: он поможет понять, «работает» ли розетка, батарейка или проводка, не прибегая каждый раз к мастеру.

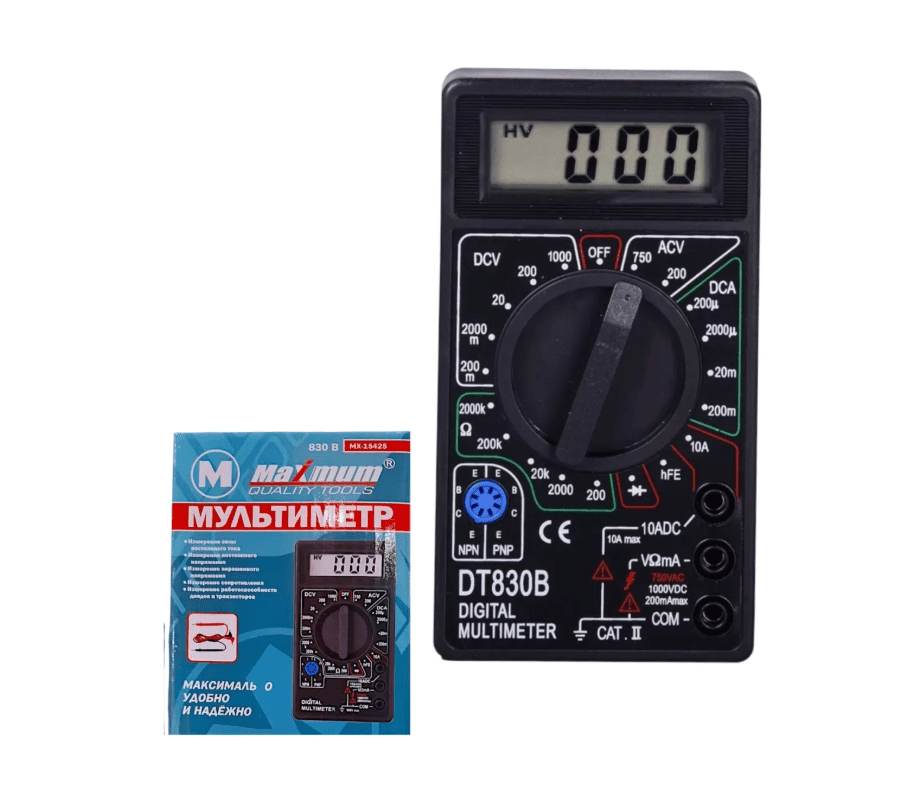

Основные элементы мультиметра

Прежде чем приступить к измерениям, разберемся, из чего состоит мультиметр и что обозначено на его панели:

• Экран - отображает измеряемые значения.
• Поворотный переключатель (рукоятка) - задаёт режим измерения (напряжение, ток, сопротивление и др.).
• Гнезда для щупов - обычно три: COM (общий, для черного щупа), VΩmA (для измерения напряжения, сопротивления и малых токов) и отдельный вход для больших токов (например, 10A).
• Щупы - два провода: черный и красный. Черный всегда в COM, красный - в зависимости от типа измерения.

Если на вашем мультиметре есть дополнительные режимы - например, тест диодов, бесконтактное определение напряжения (NCV) или измерение температуры - они лишь расширяют его возможности. Но для базовых задач достаточно режимов напряжения, тока и сопротивления.

Подготовка к измерениям

Прежде чем подключить прибор к цепи, выполните несколько простых, но важных шагов:

1. Проверьте щупы и устройство на целостность - нет ли повреждений на изоляции и контактах.
2. Выключите питание тестируемого прибора, если измерение проводится в обесточенной цепи (например, при измерении сопротивления).
3. Выберите нужный режим на переключателе - это ключевой момент, потому что прибор должен «понимать», что именно вы собираетесь измерять.

Измерение напряжения

Одно из самых распространенных применений мультиметра - измерение напряжения.

1. Подключите черный щуп к COM, красный - к VΩmA.
2. Выберите на переключателе DCV (постоянное напряжение) или ACV (переменное) в зависимости от того, что вы измеряете (например, батарейку - DC, розетку - AC).
3. Прикоснитесь щупами к контактам тестируемой цепи: красным - к плюсу/фазе, черным - к минусу/нулю.
4. Считайте показания с экрана - это величина напряжения в вольтах.

Для измерения розетки совсем не обязательно знать полярность - важны только контакты. Но будьте очень осторожны: не касайтесь оголенных проводников.

Измерение сопротивления

Этот режим помогает установить, например, есть ли обрыв в проводе или исправен ли резистор.

1. Отключите питание цепи - если в цепи есть напряжение, сопротивление будет измерено неверно.
2. Переключите мультиметр в режим измерения сопротивления (Ω).
3. Подсоедините щупы к двум точкам цепи или к выводам компонента.
4. На дисплее появится значение сопротивления в Омах; если показано OL или очень большое число - цепь разомкнута.

Проверка непрерывности и диодов

Многие современные мультиметры имеют режим «прозвонки» - специальный тест, в котором прибор подает звуковой сигнал, если между двумя точками есть связь (цепь замкнута).

1. Выберите режим непрерывности (обычно значок динамика или волны).
2. Коснитесь щупами двух точек цепи.
3. Если слышите звуковой сигнал, значит цепь непрерывна (контакт есть).

Аналогично можно тестировать диоды - мультиметр покажет падение напряжения в одном направлении и отсутствие проводимости в другом.

Измерение тока

Это более сложный тест, потому что ток измеряется последовательно с цепью - прибор должен быть включен в разрыв проводника.

1. Переключите мультиметр в режим измерения тока (A) и вставьте красный щуп в гнездо, предназначенное именно для тока (например, 10A).
   Разомкните цепь и вставьте мультиметр в разрыв - так, чтобы ток проходил через прибор.
2. Считайте показание - это сила тока в амперах.

Не пытайтесь измерять силы токов, превышающие пределы вашего тестера — это может повредить прибор и быть опасно.

Техника безопасности

Работа с мультиметром требует простых, но обязательных правил:

• Никогда не переключайте режим измерения, не извлекая щупы из измеряемой цепи - это может повредить прибор.
• Используйте диэлектрические перчатки при работе с высокими напряжениями.
• Убедитесь, что диапазон выбран правильно - всегда начинайте с самого высокого, если не знаете точный уровень параметра.
• Не касайтесь металлической части щупов руками при измерении сетевого напряжения - это может привести к травме.

Заключение

Мультиметр - мощный, но доступный инструмент для измерения основных электрических параметров. Даже с базовыми навыками вы сможете диагностировать многие проблемы в бытовой электронике и проводке, экономя время и деньги. Главное - помнить о технике безопасности, понимать назначение режимов и аккуратно работать с щупами.

Научившись пользоваться мультиметром, вы сделаете уверенный шаг к самостоятельному ремонту и диагностике электрооборудования - от батареек в пульте до проверки проводов в розетке.
